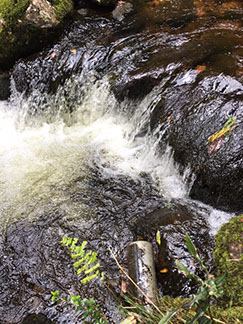

El acueducto actualmente deriva el agua para distribución de una única fuente, la quebrada La Colorada, ubicada en el límite entre el municipio de Villa de Leyva y el municipio de Arcabuco, el punto de captación se encuentra en la vereda Capilla del Municipio de Villa de Leyva. Cuenca con vegetación donde las especies más predominantes son: Roble, Alisos, Junco, Borrachero, Cucharo, Helechos.

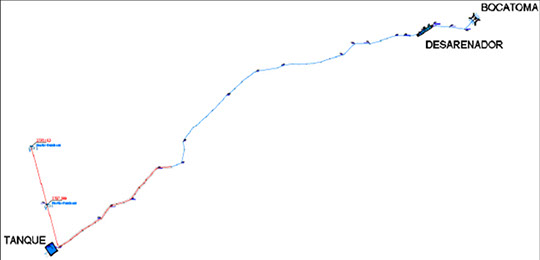

En la siguiente gráfica se puede observar la localización actual de la Bocatoma, Desarenador y Tanque de Almacenamiento, así como la línea de aducción del Acueducto Asacapillados.

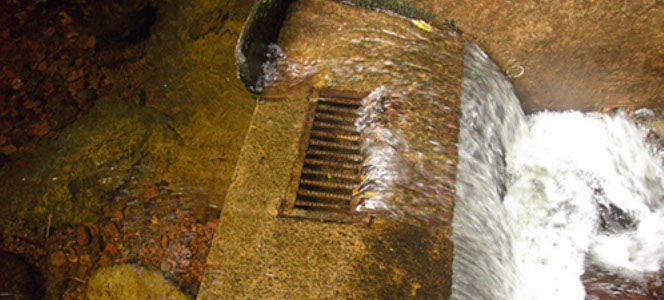

Sobre el cauce de la quebrada "La Colorada" se encuentra construida la captación que deriva el agua para el acueducto. Esta bocatoma se localiza en las coordenadas1069261.95 Este y 1124925.03 Norte a una elevación de 2853.23 msnm, ubicada aproximadamente a una hora de la vía entre Villa de Leyva y Arcabuco por camino ascendente desde el Sector Casa de Piedra.
Para la utilización de esta fuente, CORPOBOYACÁ admitió la solicitud de concesión de aguas superficiales presentada por la Asociación de Suscriptores del Acueducto Rural de la vereda CAPILLA, Sector Dos, con destino a uso doméstico en un caudal de 2 L/s, a derivar de la fuente denomina Quebrada la Colorada mediante resolución N° 2253 del 28 de Agosto de 2012.

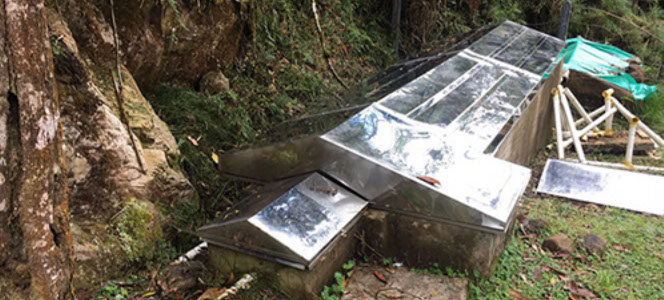

La estructura fue construida hace aproximadamente 10 años, en concreto reforzado, está localizado en coordenadas planas 1069177.7 Este y 1124914.54 Norte, a una elevación de 2849.7msnm. La estructura tiene una longitud de 6.10 m y 1.5 m de ancho y una altura de 1.52 m, en la zona de máxima profundidad. El espesor de muros es de 0.23 m y se encuentra revestido con pañete. Tiene el objetivo de separar las arenas o elementos sólidos que pueden filtrarse en la captación.

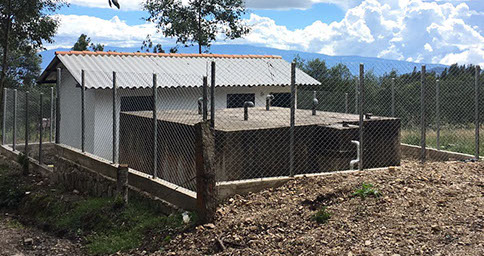

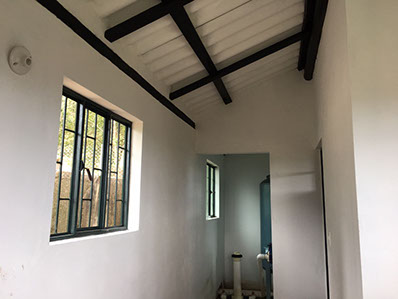

La Planta de tratamiento se construyó con apoyó de la administración municipal, mediante el Convenio de cooperación que se firmó en el año 2015. Con esta planta de tratamiento se logra la purificacion y potabilidad del agua para su consumo.

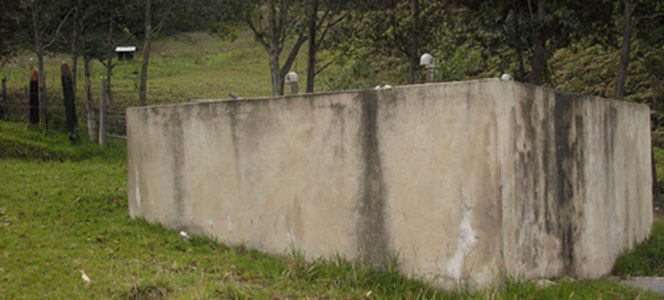

El Acueducto posee un Tanque de almacenamiento localizado en las coordenadas planas 1068386.61 Este,1124471.41 Norte y una Elevación de 2766.37 m.s.n.m. Este tanque fue construido hace aproximadamente 10 años, en concreto reforzado superficialmente, tiene dimensiones de 4.45 m x 4.40 m con una altura de 2.15 m y 0.55m de borde libre, el espesor de muros es de 0.20m.
Actualmente este tanque junto con la planta de tratamiento cuentan con un cerramiento para la protección de los mismos.

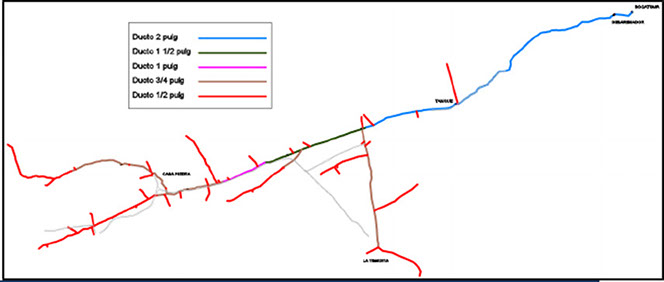

En la gráfica se encuentra la red de distribución del acueducto con los diferentes diámetros de tuberías identificados por color (Fuente. Consultoría 2014).
